大家好！歡迎來到本期深視課堂。今天，我們將通過實際操作演示，帶你一步步了解深視智能點激光位移傳感器SD33/SD22系列的接線與安裝技巧。別擔心，跟著我們的步驟來，輕松搞定！
Testing Preparation 物料清單：深視智能SD33系列激光位移傳感器（SD22系列操作相同），24V電源。01 物料準備

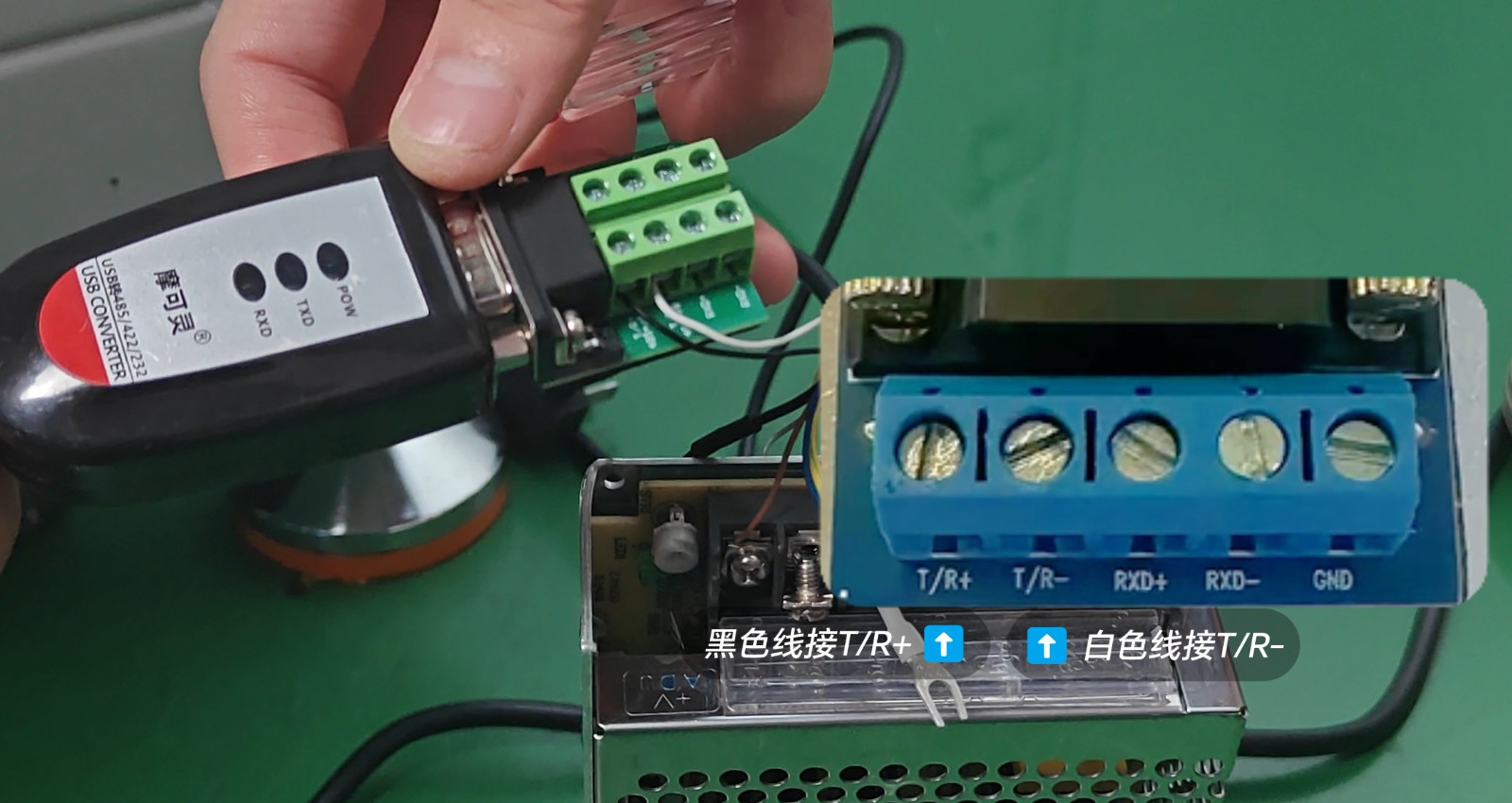

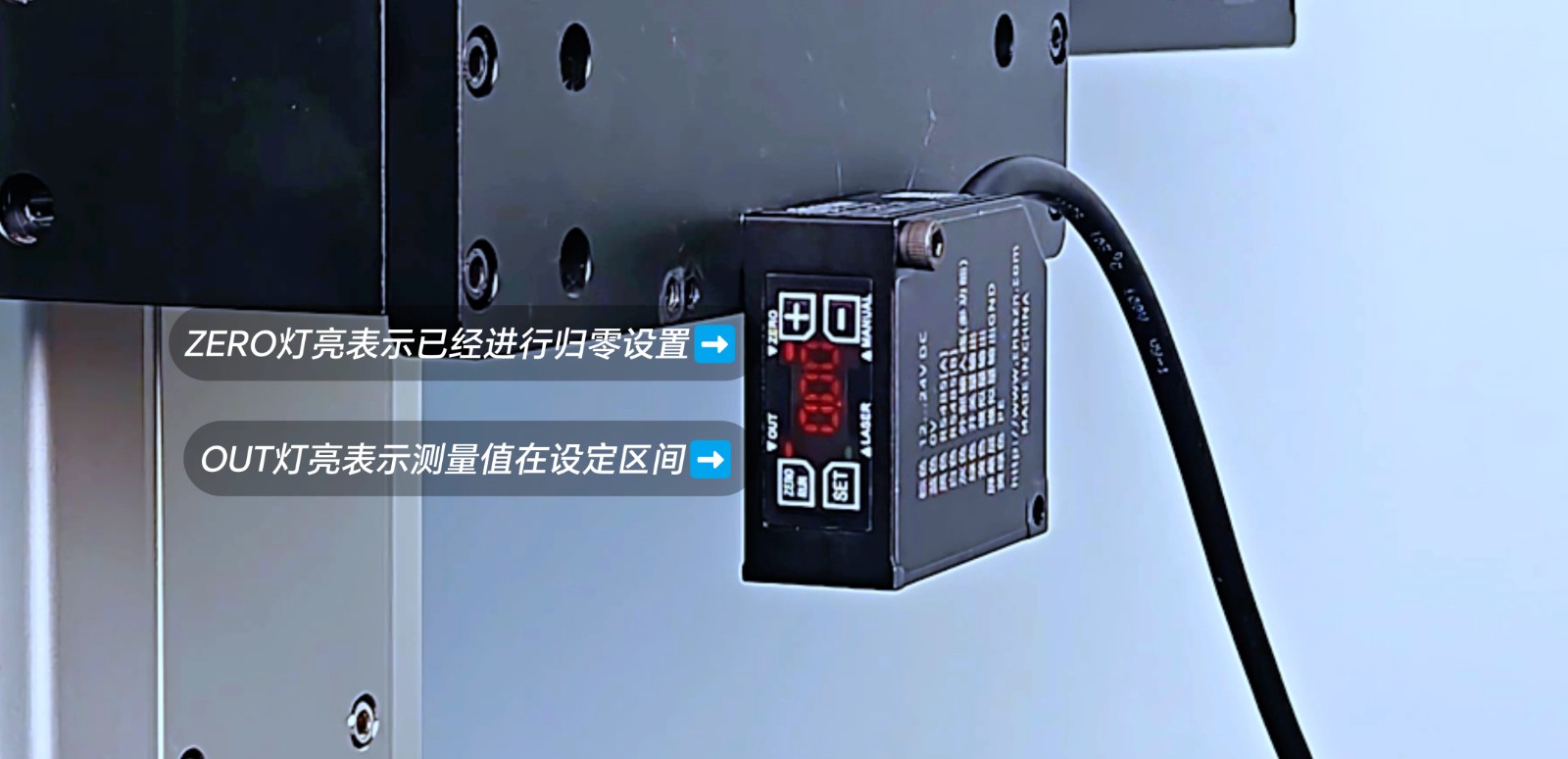

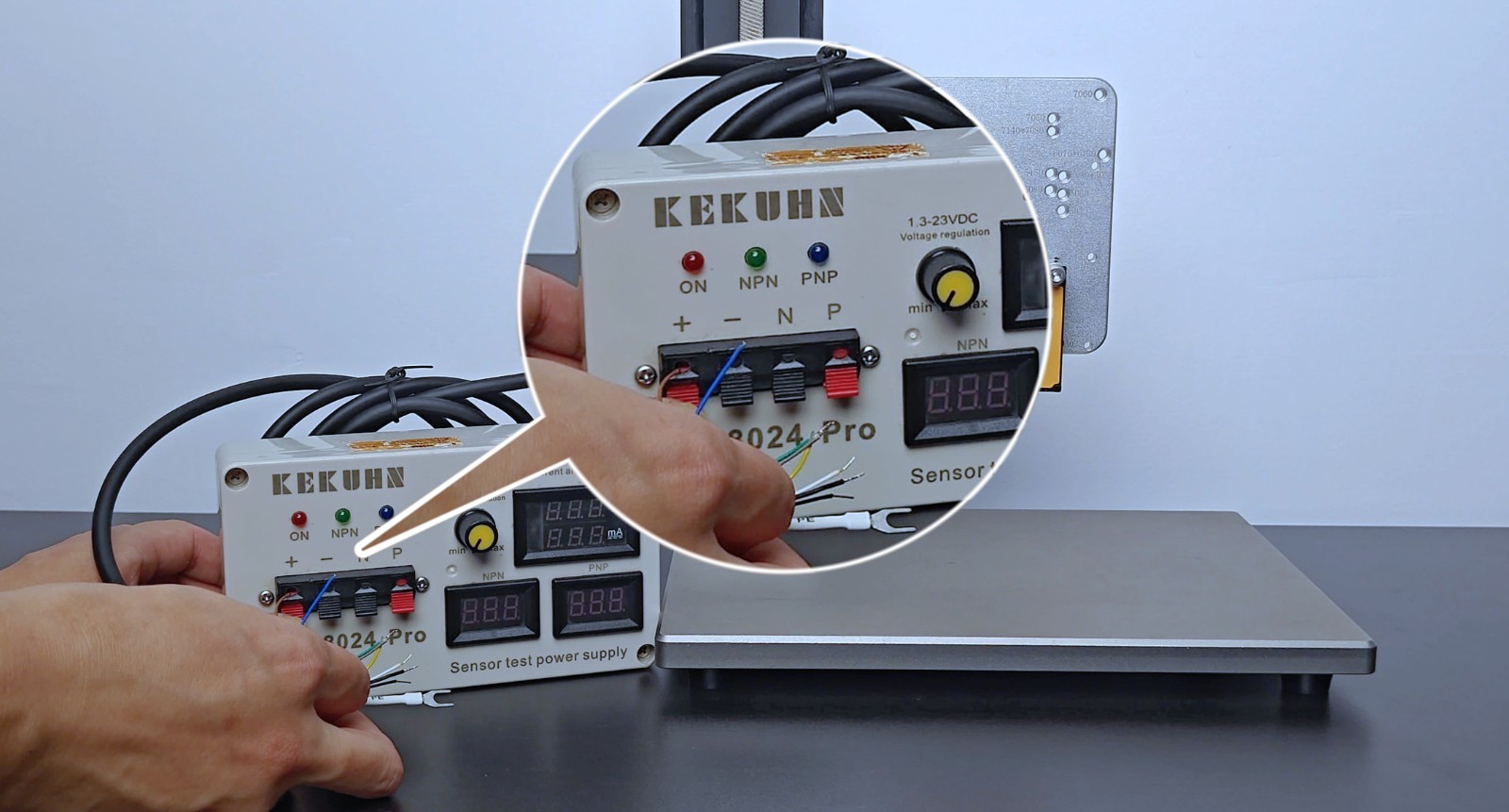

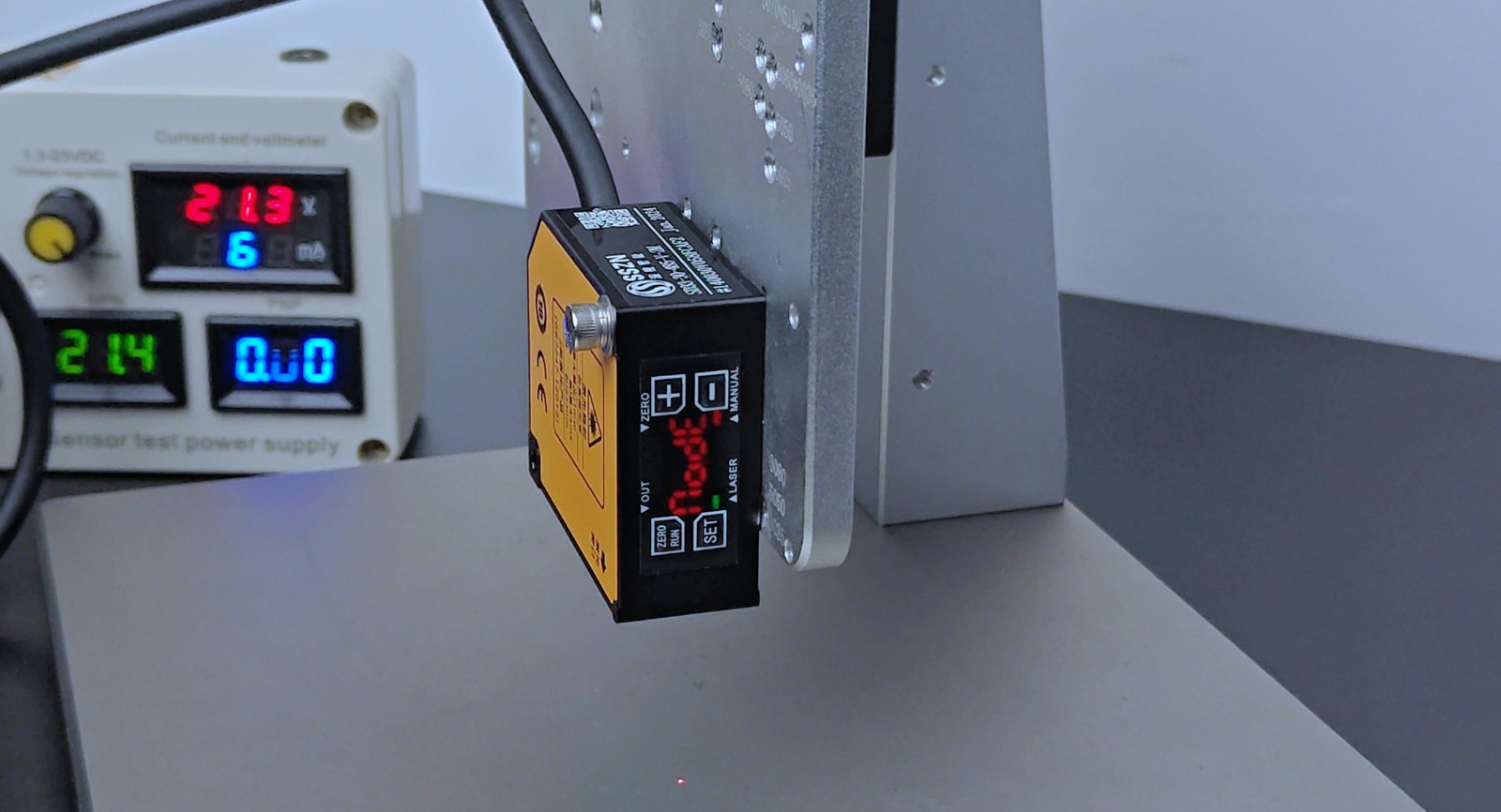

Operation Explanation 第一步：固定傳感器 先將傳感器穩固安裝在所需的測量位置，確保安裝牢固，避免后續測量過程中出現晃動影響精度。 第二步：電源線連接 電源線連接遵循 “棕正藍負” 的原則： 傳感器的棕色線連接24V電源的正極； 傳感器的藍色線連接24V電源的0V負極。 第三步：通訊線連接（RS485） 進行RS485通訊接線時： 傳感器的黑色線連接通訊轉換模塊T/R+； 傳感器的白色線連接通訊轉換模塊T/R-。 第四步：其他接線方式（SD33系列專屬） SD33系列激光位移傳感器還提供模擬量輸出和IO信號輸入輸出的接線方式，大家可以根據產品附帶的接線圖示進行對應接線操作。 第五步：狀態確認（指示燈含義速查） 接通電源后，我們可以通過觀察傳感器指示燈的狀態來判斷設備是否正常，各指示燈含義如下： LASER燈亮：表示激光正常發射，設備光學系統工作正常； MANUAL燈亮：說明傳感器進入設定模式，可進行相關參數設置； OUT燈亮：代表測量值處于設定的范圍區間內； ZERO燈亮：表示傳感器已經完成歸零設置。02 操作講解
通過以上清晰的步驟演示和說明，相信大家已經能夠快速完成SD33系列和SD22系列激光位移傳感器的接線與安裝操作。按照步驟操作，能有效提高安裝效率和準確性哦！
若操作過程中還有接線細節、安裝適配等疑問，歡迎掃碼咨詢深視在線技術支持，專業工程師會為您提供一對一詳細解答，幫您輕松解決實操難題！
本期深視課堂到此結束，我們下期再見！
-
